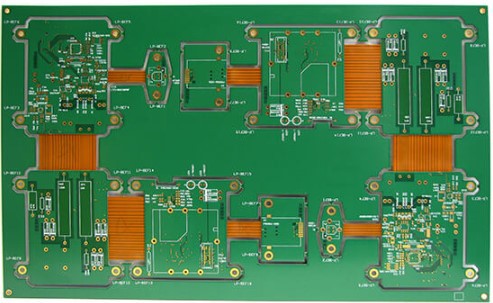

Insamhladh Teirmeach PCB dearadh teirmeach
Is uirlis bogearraí samhaltú teirmeach é Icepak is féidir a úsáid chun staidéar a dhéanamh ar athruithe áitiúla ar sheoltacht theirmeach i gcláir chiorcaid. Chomh maith leis an bhfeidhm dinimic sreabhach ríomhaireachtúil (CFD), cuireann an uirlis bogearraí sreangú agus vias an bhoird chuaird san áireamh freisin, agus ansin ríomhtar an dáileadh seoltachta teirmeach ar an mbord ciorcad iomlán. Déanann an ghné seo Icepak an-oiriúnach don obair thaighde seo a leanas.
Dearadh bunaidh agus fíorú múnla:
Is é an modh anailíse teirmeach coitianta ná meánluach seoltacht teirmeach éifeachtach comhthreomhar agus gnáth an bhoird chuaird iomláin a ríomh de réir líon, tiús agus céatadán clúdach na ciseal copair agus tiús iomlán an bhoird chuaird, agus ansin ríomh an seoltacht theirmeach an bhoird chuaird ag baint úsáide as an seoltacht meánach comhthreomhar agus teirmeach gnáth.
Cruthaítear an tsamhail Icepak de réir comhad ECAD in iarratas freastalaí 1U. Déantar ródú agus trí fhaisnéis an chláir chiorcaid bhunaidh a allmhairiú isteach sa mhúnla.

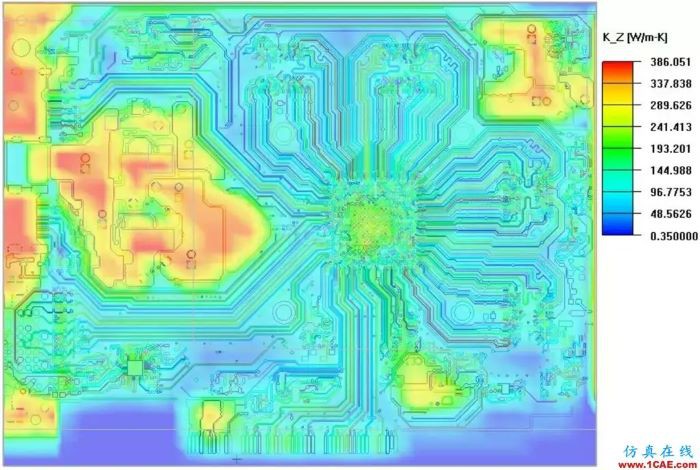

D'fhonn an dáileadh seoltachta teirmeach a sheiceáil, is féidir an coinníoll teorann teocht tairiseach 45 céim a shannadh ar chúl an bhoird PCB, agus is féidir an coinníoll teorann sreabhadh teasa aonfhoirmeach a shannadh don bharr. Léiríonn teocht ard seoltacht teirmeach íseal, agus is ionann teocht íseal agus seoltacht teirmeach ard. Is féidir a fheiceáil ón bhfigiúr go bhfuil an teocht níos airde sa limistéar gan sreangú agus níos ísle sa limistéar le níos mó sreangú. Sa limistéar le vias mór, tá an teocht gar do 45 céim.
Léiríonn sé seo go bhfuil an dáileadh seoltachta teirmeach comhsheasmhach leis an dáileadh sreangú sa dearadh bunaidh. D'fhonn éifeacht áitiúil poill bheaga a fháil, ba cheart méid greille cúlra níos lú a úsáid.Nuair a dhéantar comparáid idir torthaí insamhalta teocht uasta gach eochairghrúpa leis na torthaí tástála, feicimid go bhfuil comhsheasmhacht maith acu.
Tá clúdach sreangú réasúnta mór ag dearadh PCB, atá deartha chun an diomailt teasa sa bhord ciorcad a mhéadú agus mar sin teocht an rialtóra voltais a laghdú. Mar sin féin, i gcásanna áirithe, chun an costas a laghdú, is gá an clúdach sreangú a laghdú agus gan doirteal teasa a úsáid. Dá bhrí sin, déanfar an sreangú a mhodhnú, agus ansin úsáidfear an múnla fíoraithe chun teocht an rialtóra a thuar.
